1) The International 10/20 System
- International 10/20 시스템은 전극 위치 이름을 지정하는 가장 일반적인 시스템입니다.\
- 주요 랜드마크 사이의 거리의 10~20%마다 머리를 측정하고 전극을 배치하기 때문에 10/20 시스템이라고 합니다.
- 이 시스템은 많은 수의 전극에서 기록하는 것이 가능하기 전인 1958년에 개발되었으므로 이제 전극을 5~10% 거리에 배치할 수 있습니다.
- 각 전극 이름은 전두엽을 나타내는 Fp 또는 후두부를 나타내는 O와 같이 뇌의 일반적인 영역을 나타내는 하나 또는 두 개의 문자로 시작합니다.
- 이 문자는 정수리-후두 경계 근처의 전극에 대한 PO와 같은 중간 영역에서는 결합될 수 있습니다.
- 문자 뒤에 숫자가 옵니다. 왼쪽 반구에는 홀수를, 오른쪽 반구에는 짝수를 사용하고, 정중선에 0을 나타내는 z를 사용합니다.
- 중앙선에서 멀어질수록 숫자가 커집니다. 예를 들어 정중선에서 전두엽 피질의 왼쪽으로 갈수록 전극 F1, F3, F5, F7, F9가 있습니다.
- 일부 EEG 기록 시스템은 10/20 시스템을 사용하지 않습니다. 대신, 인접한 각 쌍의 전극 사이에 동일한 간격을 보장하는 측지선 구성(geodesic configuration)을 사용합니다.
- 이러한 레이아웃은 고유한 번호 매기기 시스템을 사용하며 간행물에는 일반적으로 "이것은 International 10/20 시스템의 P2 위치 근처에 있는 전극 27의 데이터입니다."와 같은 내용이 표시됩니다.
2) Conventions for plotting ERP data
- 대부분의 실험실에서 일반적으로 20~128개의 전극을 기록하더라도 지금까지 ERP 파형에는 단일 전극만 표시됩니다. 모든 전극 부위의 데이터를 보여주면, 무슨 일이 일어나고 있는지 보는 것이 거의 불가능한 상황이 됩니다.
- 우리는 동시에 많은 전극 사이트에서 기록합니다. 그러나 근처 사이트의 파형은 일반적으로 매우 유사하므로 일반적으로 journal article에 모든 전극 사이트를 표시하는 것은 의미가 없습니다.
- 대신, 일반적으로 단일 전극 사이트의 데이터를 표시한 다음 두피 지도(scalp maps)를 표시하여 주어진 순간의 전압 분포를 보여줍니다.
- 개별 전극 부위에서만 측정값을 가지고 있음에도 불구하고 이 맵은 보간법(interpolation)을 사용하여 전체 두피에 대한 전압을 보여줍니다.
- 따라서 보간된 전압 값을 반영하는 전극 사이트 간 음영의 점진적 변화를 볼 수 있습니다.
- 특히 fMRI 데이터를 보는 데 익숙한 경우 지도를 더 쉽게 볼 수 있습니다.
- 알아야 할 또 다른 사항은 ERP 논문은 일반적으로 단일 주제 ERP 파형을 표시하지 않는다는 것입니다. 다시 말하지만 이것은 백만 개의 구불구불한 선으로 독자를 압도하는 것을 피하기 위한 것입니다.
- 위 그림에는 단일 조건에서 8개 주제의 평균 ERP가 있으며 이미 많은 정보가 있습니다.
- 대신, 우리는 일반적으로 단일 주제 평균 ERP 파형을 취하여 함께 평균화하여 그랜드 평균 파형이라고 합니다. 따라서 이와 같은 논문에서 ERP 파형을 볼 때 주제 전반에 걸친 총 평균을 보고 있는 것입니다.
- 그러나 통계 분석은 전체 평균이 아닌 단일 개체 파형을 사용하여 수행됩니다.

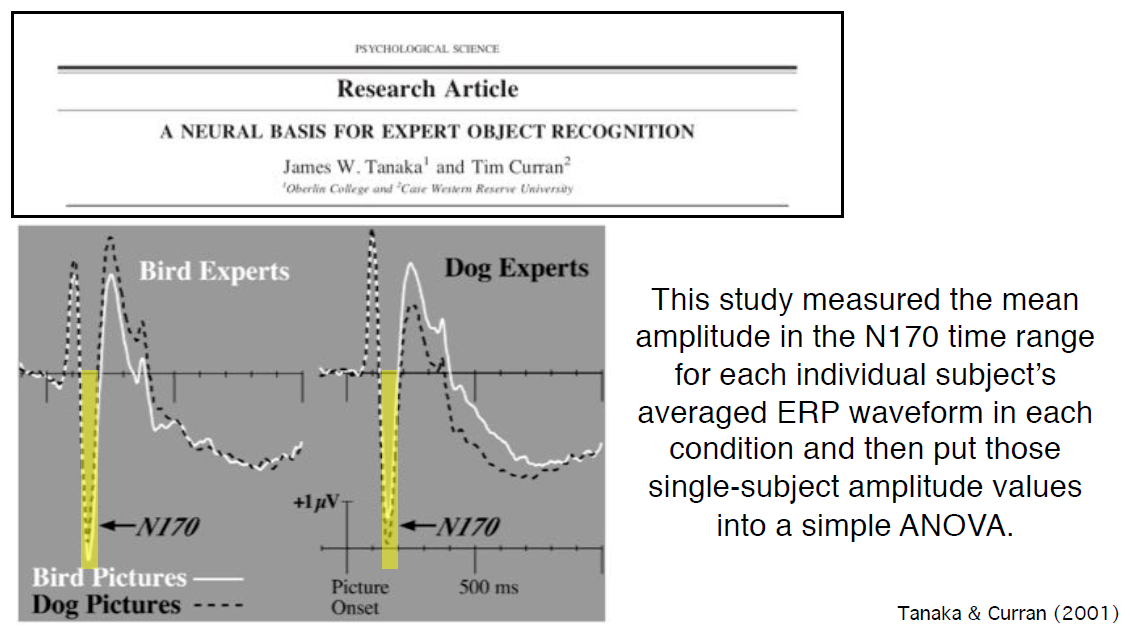

- 예를 들어, 이 연구는 각 조건에서 각 개별 피험자의 평균 ERP 파형에 대해 N170 시간 범위의 평균 진폭을 측정한 다음 단일 피험자 진폭 값을 단순 ANOVA에 넣었습니다.
- 다음은 ERP 책 초판의 그림(좌)과 두 번째 버전의 동일한 그림(우)입니다.
- 초판에서는 모든 수치가 negative upward으로 표시되었습니다. 이 이상한 관습은 EEG와 ERP를 기록하기 위해 초기 연구자들이 사용했던 하드웨어 특성의 결과였습니다. 그 당시에는 컴퓨터가 없었고 positive upward으로 플롯하기가 매우 어려웠을 것입니다.
- 그러나 이 전통은 컴퓨터가 다른 99.9%의 과학자들처럼 데이터를 positive upward으로 플로팅하는 것을 사소하게 만든 후에도 오랫동안 지속되었습니다.
- 결론적으로 두번째 책에서는 모든 수치가 positive upward로 표시되었습니다. negative-up으로 플로팅하는 것은 오래된 관습이지만, 여전히 매우 일반적이므로, ERP 파형 플롯에서 polarity indicators를 꼭 확인해야 합니다.
더보기
Quiz for Chapter 2, Video 6

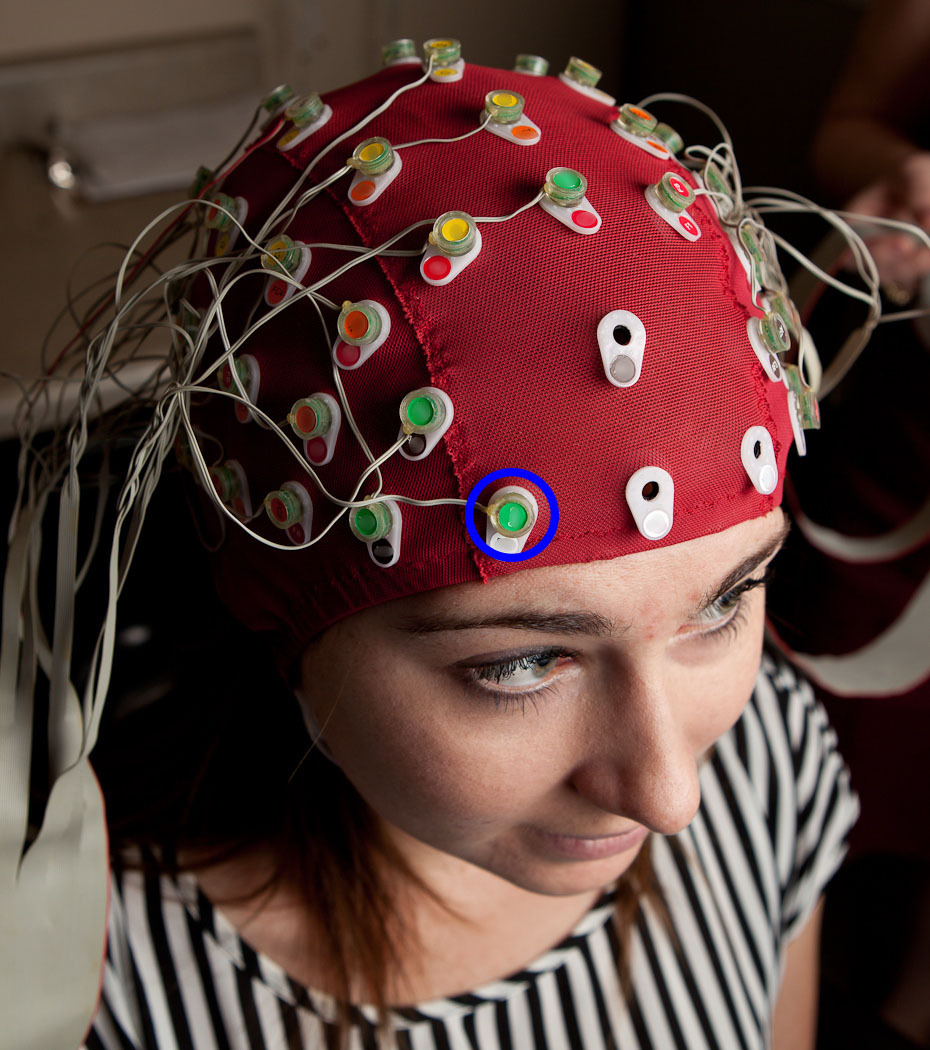

In the image below, which electrode site is circled in blue?
Choose only ONE best answer.
A
Fp1
B
Fp2
C
C3
D
C4
E
F3
F
F4
This electrode is over the region of the frontal pole (Fp), in the right hemisphere (an even number), near the midline (2).
위 내용은 본인 참조용이며, 잘못된 정보가 있을 수 있습니다.
ref) https://www.youtube.com/watch?v=xmCI6787nkE
by Steven J. Luck, https://erpinfo.org/
